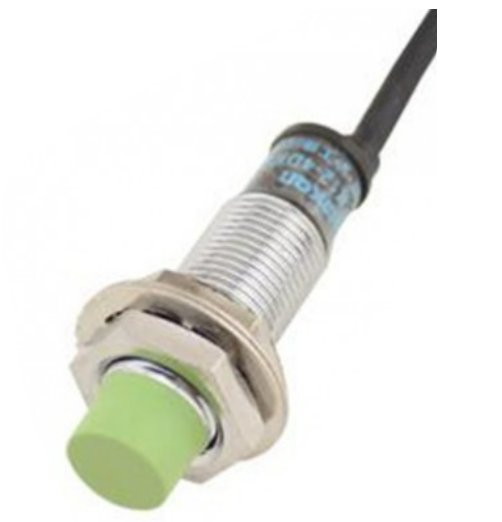

سسنسور القایی آتونیکس PR12-4AO

ویژگی‌های محصول
  • قطر: 12 میلی متر
  • فاصله دید: 4 میلی متر
  • تعداد سیم: دو سیم
  • شکل ظاهری: استوانه ای
  • جنس بدنه سنسور: برنج با روکش نیکل
  • نوع نصب: معمولی (غیر شیلد)
  • نوع اتصال: سیم دار
  • ولتاژ تغذیه: (85-264) ولت AC
موجود در انبار
  • ارسال توسط فروشگاه اینترنتی سنسور پارس
بازگشت
  • ارسال توسط فروشگاه اینترنتی سنسور پارس
    {{{{جهت ویرایش این متن به پیکربندی پوسته > تب برچسب ها مراجعه نمایید.}}}} این کالا پس از مدت زمان مشخص شده توسط فروشنده در انبار فروشگاه اینترنتی سنسور پارس تامین و آماده پردازش می‌گردد و توسط پیک فروشگاه اینترنتی سنسور پارس در بازه انتخابی ارسال خواهد شد.

تماس بگیرید

توضیحات

سسنسور القایی آتونیکس PR12-4AO یکی از محصولات برند آتونیکس(Autonics)، یک شرکت پیشرو اتوماسیون صنعتی در کره است که از طریق توسعه و ارائه راه حل های اتوماسیون بهتر به بهبود بهره وری در حوزه های صنعتی در سراسر جهان کمک می کند و به توسعه ملی و بهبود رفاه انسان کمک می کند.

آتونیکس بیش از ۶۰۰۰ محصول از جمله سنسورها(حسگرها)، دستگاه های کنترل، دستگاه های حرکتی و سیستم های علامت گذاری لیزری، تولید و فروش دارد و راه حل های جامعی را ارائه می دهد. ما از طریق شبکه ای متشکل از دوازده شرکت تابعه و شعبه در سراسر جهان، از جمله چین، ژاپن، ویتنام، ترکیه، روسیه، ایران، ایالات متحده و برزیل، از فناوری کره آگاه هستیم و به عنوان یک شریک اتوماسیون قابل اعتماد در سایت های صنعتی در سراسر جهان عمل می کنیم.

سنسور القایی چیست؟

سنسور القایی وسیله ای است که از اصل القای الکترومغناطیسی برای تشخیص یا اندازه گیری اجسام استفاده می کند. یک سلف زمانی که جریانی از آن عبور می کند، میدان مغناطیسی ایجاد می کند. به طور متناوب، هنگامی که میدان مغناطیسی از طریق آن تغییر می کند، جریانی از مداری که دارای یک سلف است عبور می کند.

عملکرد و تشخیص سنسور القایی

اگر جسمی که باید تشخیص داده شود رسانای الکتریکی است، به عنوان مثال، از فلز ساخته شده است ، و می توان آن را از نزدیک تشخیص داد، یک سنسور القایی توصیه می شود.

عملکرد سنسورهای القایی به گونه ای است که حسگر یک میدان متناوب مغناطیسی با فرکانس بالا منتشر می کند . هنگامی که یک هدف سوئیچینگ فلزی به این میدان مغناطیسی نزدیک می شود، انرژی از میدان متناوب از طریق تلفات جریان گردابی استخراج می شود. علاوه بر این، اهداف سوئیچینگ فرومغناطیسی باعث از دست دادن مغناطیس مجدد می شوند. این تلفات ارزیابی می شوند و سنسور با رسیدن به یک آستانه تعریف شده سوئیچ می کند.

بسته به کاربرد، اصول سنجش زیر را می توان به عنوان جایگزین استفاده کرد:

  • حسگر خازنی: برای تشخیص اجسام ساخته شده از پلاستیک یا کاغذ و مایعات (روغنی یا آبی)، گرانول ها و پودرها
  • حسگر میدان مغناطیسی: اجسامی که مغناطیسی هستند یا می توانند به آهنربا مجهز شوند

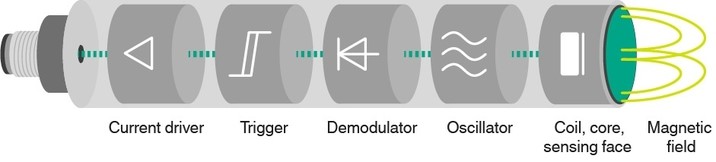

طراحی حسگر القایی

طراحی حسگر القایی

سنسورهای القایی غیر تماسی هستند. حسگرها اجسام فلزی را که در میدان اندازه‌گیری آن‌ها قرار دارند شناسایی می‌کنند. آنها از برهمکنش جسم فلزی به عنوان رسانای الکتریکی با میدان متناوب مغناطیسی گسیل شده حسگر، برای انجام این کار استفاده می کنند. در هادی الکتریکی، جریان‌های گردابی القا می‌شوند که انرژی را از میدان استخراج می‌کنند و در نتیجه بر سطح دامنه نوسان تأثیر می‌گذارند.

هسته سنسور القایی یک سیم پیچ است که معمولاً دارای یک هسته فریت است که به میدان مغناطیسی اجازه می دهد در یک جهت خاص فرار کند. نوسانگر واقع در پشت آن در سنسور از یک مدار رزونانس LC برای تولید یک میدان متناوب مغناطیسی استفاده می کند که از سطح سنسور خارج می شود. جریان های گردابی در جسم فلزی واقع در میدان اندازه گیری القا می شوند.

اینها انرژی را از نوسانگر استخراج می کنند. سطح سیگنال در نوسانگر تغییر می کند. سپس تغییر در سطح سیگنال ، مرحله خروجی را در حسگرهای باینری از طریق یک ماشه اشمیت تغییر می دهد. در سنسورهای اندازه گیری، این تغییر در سطح سیگنال بسته به فاصله جسم ، سیگنال خروجی آنالوگ را تحت تاثیر قرار می دهد.

بررسی سسنسور القایی آتونیکس PR12-4AO

سسنسور القایی PR12-4AO ساخت برند معروف آتونیکس در کشور کره جنوبی می باشد. این سنسور قطر ۱۲ میلی متر دارد و تونایی تشخیص تا فاصله ۴ میلی متر را می باشد. این مدل UnShield می باشد. سنسور PR12-4AO دارای درجه حفاظت IP67 می باشد تا در محیط های مرطوب و آلوده به خوبی کار کند و عملکرد آن دچار مشکل نشود. این محصول از منبع ۱۰۰-۲۴۰ ولت AC تغذیه می کند.

توضیحات تکمیلی

قطر

12 میلی متر

فاصله دید

4 میلی متر

تعداد سیم

دو سیم

شکل ظاهری

استوانه ای

جنس بدنه سنسور

برنج با روکش نیکل

نوع نصب

معمولی (غیر شیلد)

نوع اتصال

سیم دار

ولتاژ تغذیه

(85-264) ولت AC

کمیت خروجی

PNP

سرعت

20 Hz

نوع خروجی

طول سیم

دو متر

جنس روکش سیم

استاندارد (PVC)

درجه حفاظت

IP67

حداقل دما

25-

حداکثر دما

70+

استاندارد ها

CE

هیسترزیس

حداکثر 10% فاصله دید

جریان خروجی

(5-150) میلی آمپر

جریان مصرفی

حداکثر 2.5 میلی آمپر

حفاظت ها

حفاظت در برابر اتصال پلاریته معکوس، حفاظت در برابر اضافه جریان، حفاظت در برابر اضافه ولتاژ ناگهانی (سرج)
